邂逅数据可视化 ​

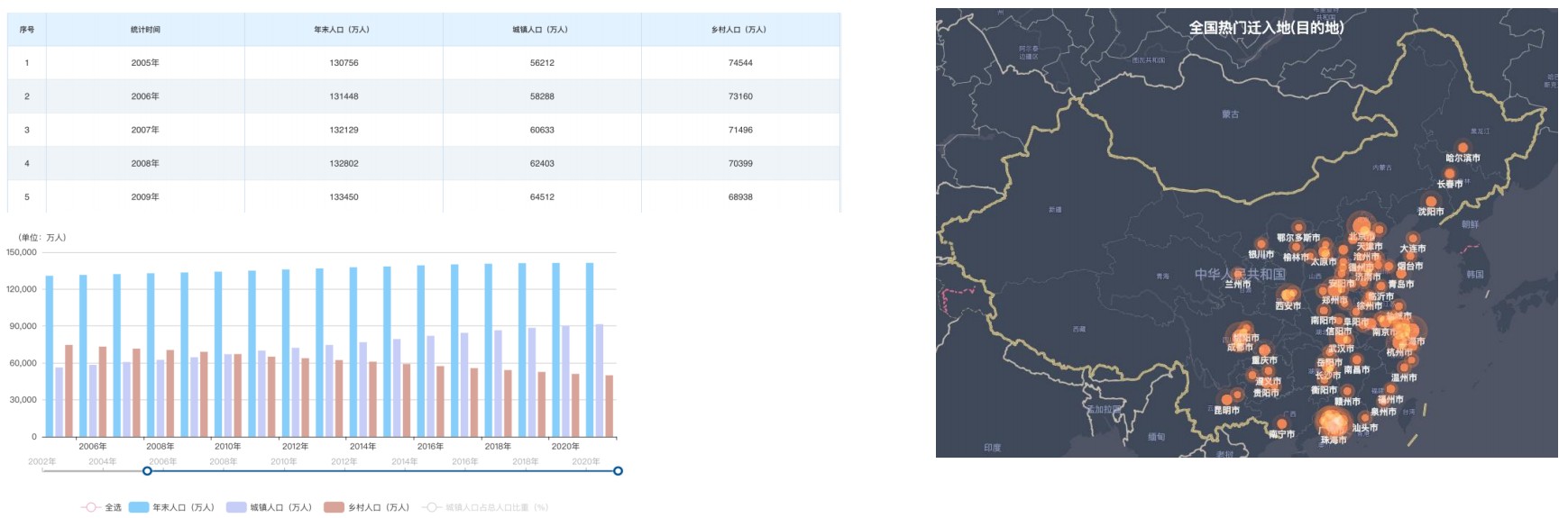

数据可视化（英语：Data visualization），主要旨在借助于图形化手段，清晰有效地传达与沟通信息。

为了清晰有效地传递信息，数据可视化通常使用柱状图、折线图、饼图、玫瑰图、散点图等图形来传递信息。

也可以使用点、线、面、地图来对数字数据进行编码展示，以便在视觉上快速传达关键信息。

可视化可以帮助用户分析和推理数据，让复杂的数据更容易理解和使用，有利于做出决策。

image-20230728210711996

可视化-萌芽阶段 ​

17世纪以前

早在17世纪以前，可视化就开始萌芽了，其中最早的地图在公元前6200年于土耳其地区出现。

现代考古发现我国最早的地图实物，是出土于甘肃天水放马滩战国墓地一号墓中的《放马滩地图》

17-19世纪

17世纪末随着几何兴起、坐标系、以及人口统计学开端，人类开始了可视化思考的新模式，从此标记可视化的开端。

1800-1849年：随着工艺设计的完善，统计图形爆炸性增长，包括柱状图, 饼图, 直方图, 折线图等。

1826年，查尔斯·杜品发明了使用连续黑白底纹来显示法国识字分布，这可能是第一张现代形式主题统计地图。

image-20230728210815717

可视化-黄金阶段 ​

19世纪中

1850-1899：人们开始认识到数字信息对社会计划，工业化，商业和运输的重要性，此时统计理论开始诞生。

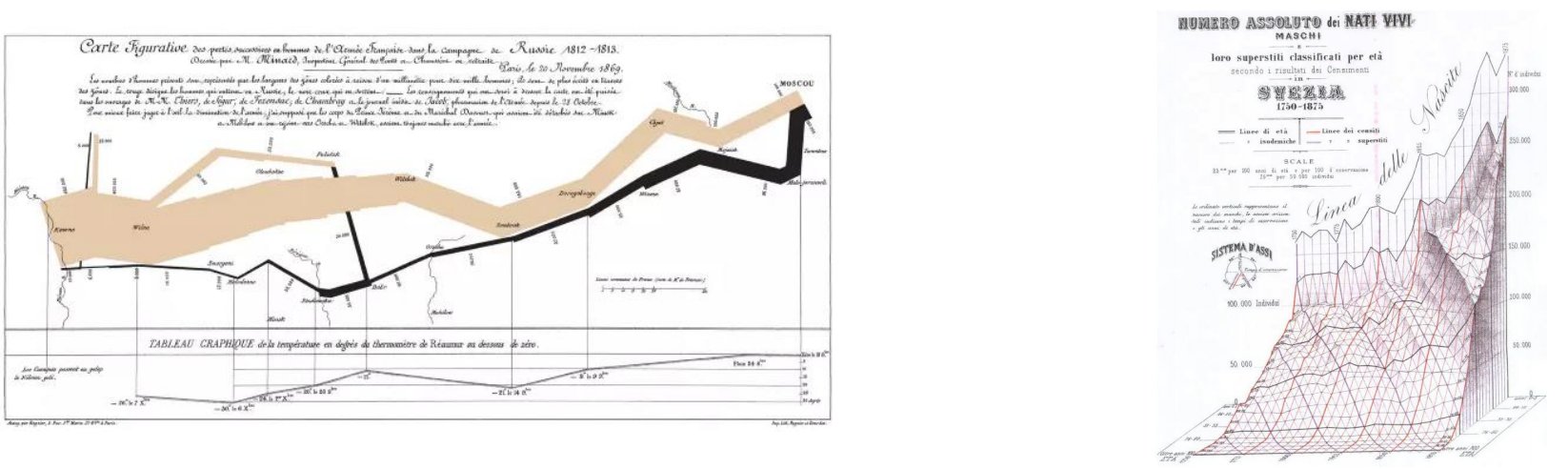

1869年查尔斯·约瑟夫·米纳德，发布的拿破仑对1812年俄罗斯东征事件流图，被誉为有史以来最好的数据可视化。

  • 他的流图呈现了拿破仑军队的位置和行军方向、军队汇集、分散和重聚的时间和地点等信息。

1879年 Luigi Perozzo 绘制立体图（三维人口金字塔）。标记着可视化开始进入了三维立体图。

image-20230728210940965

可视化-重生阶段 ​

20世纪

1950-1974年：引领这次大潮的，首先是一个划时代的事件——计算机的诞生。

计算机的出现彻底地改变了数据分析工作，计算机高分辨率和交互式的图形分析，提供了手绘时代无法实现的表现能力。

随着统计应用的发展，数理统计把数据可视化变成了一门科学（如：计算机图形学、统计学、分析学），并运用到各行各业。

1969年 John W. Tukey 在探索数据分析的图形时，发明箱型图。

1982年乔治·罗里克（George Rorick）绘制彩色天气图开创了报纸上的彩色信息图形时代。

1996年 Jason Dykes 发明了制图工具：一种地图可视化工具包，可以实时查看数据的图形工具。

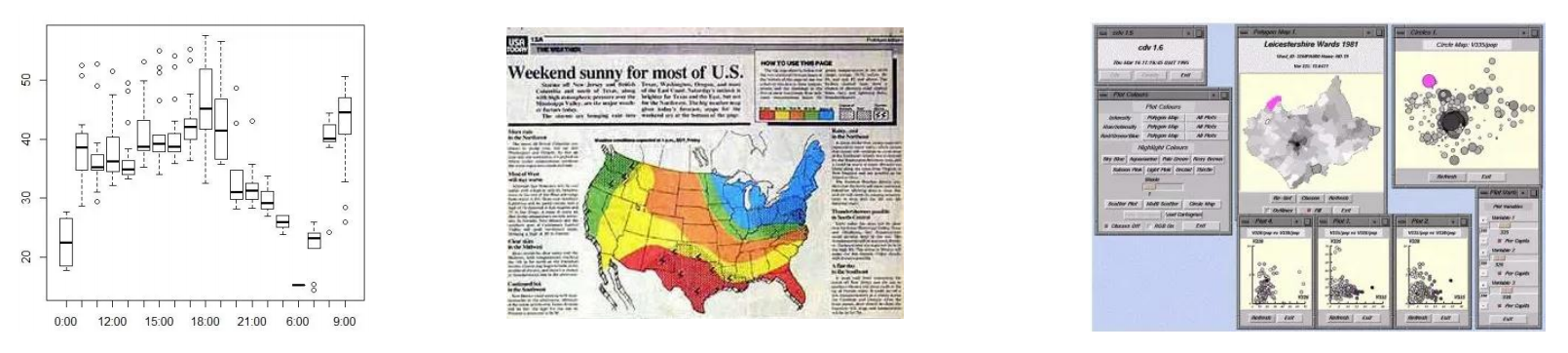

image-20230728211130013

可视化 -分析学阶段 ​

2004年至今

以前可视化难以应对海量、高维、多源的动态数据的分析，进入21世纪，随着计算机的升级，对于以前难以应对数据，可以

借用计算机来综合可视化、图形学、数据挖掘理论与方法来研究新的科学理论模型。通过这种模型来辅助用户从海量、复杂、

矛盾的数据中快速挖掘出有用的数据，做出有效决策，这门新兴学科称为可视化分析学。

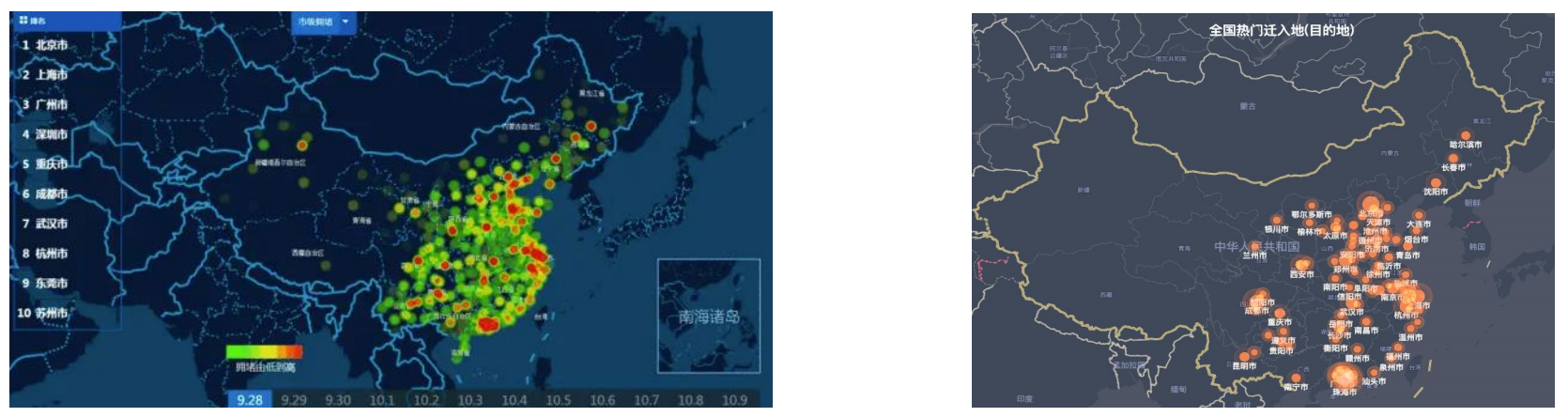

可视化分析现在已大量应用在地图、物流、电力、水利、环保、交通、医学、监控、预警等领域。可视化分析降低了数据理

解的难度，突破了常规统计分析的局限性。如下交通拥挤分析图。随着大数据的应用，如今可视化开发也变得越来越重要了。

image-20230728211226512

数据可视化-应用 ​

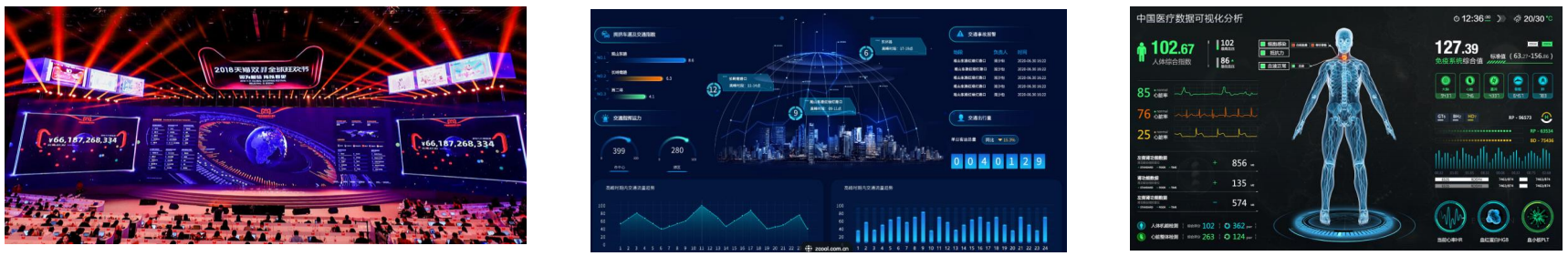

随着近几年大数据的快速发展，数据可视化技术也迅速被普及。目前数据可视化的应用非常广：

如淘宝双十一活动时，借助于数据可视化展示公司实时交易数额，并可以实时动态观察。

交管部门可实现对交通形态、卡口数据统计、违章分析、警力部署、出警分析、行车轨迹分析等智能交通大数据分析。

企业各层可以借助数据可视化工具，可以直接在手机等设备上远程查看业务运营数据状况和关键指标。

医院可以利用数据可视化工具，对医疗卫生数据进行可视化分析和研究应用，进而获取医疗卫生数据隐藏的价值。

等等

image-20230728211328231

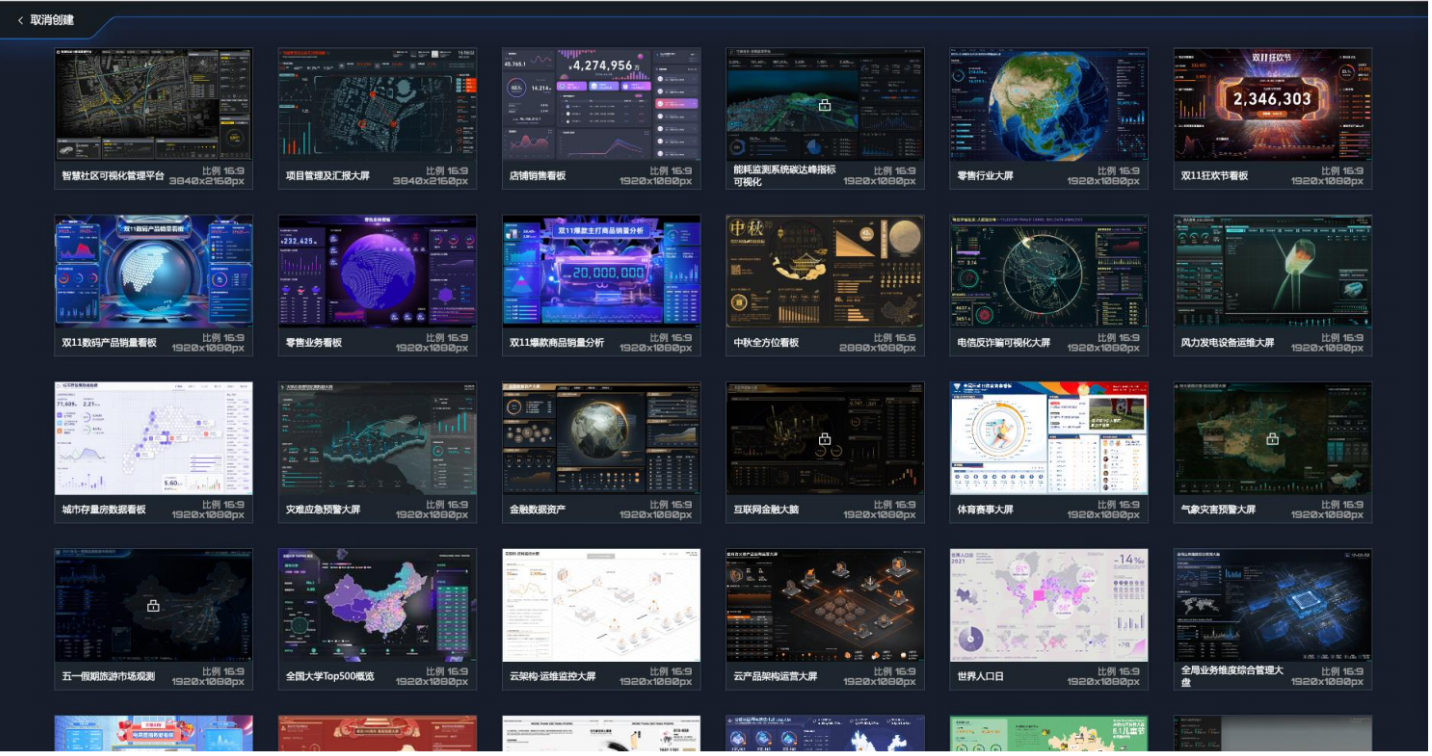

数据可视化-应用 ​

image-20240502161655796

可视化-解决方案 ​

前端可视化技术

底层图形引擎： Skia 、OpenGL 等。

W3C提供：CSS3、Canvas、SVG、WebGL。

第三方的可视化库： ZRender、Echarts、 AntV 、Highcharts、D3.js 、Three.js 和 百度地图、高德地图等等。

低代码可视化平台：阿里云（DataV）、腾讯云图、网易有数（EasyScreen）、帆软等。

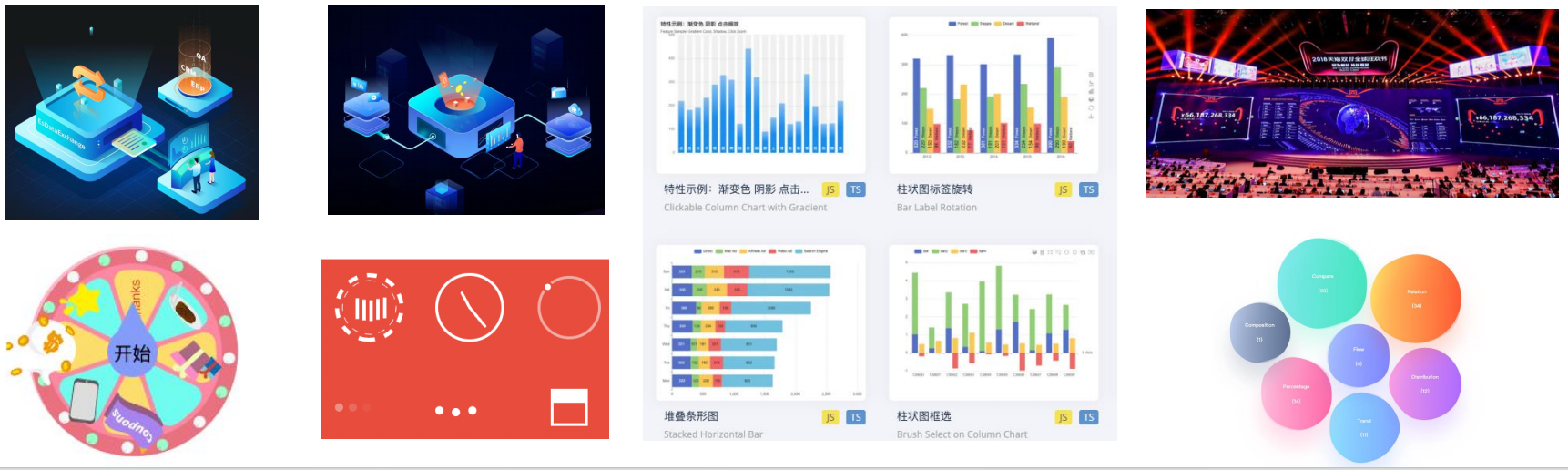

image-20230728213920973

低代码平台 阿里云（DataV） ​

image-20240502161715802

2D动画 - transform ​

CSS3 transform属性允许你旋转，缩放，倾斜或平移给定元素。

Transform是形变的意思（通常也叫变换），transformer就是变形金刚

常见的函数transform function有：

  • 平移：translate(x, y)
  • 缩放：scale(x, y)
  • 旋转：rotate(deg)
  • 倾斜：skew(deg, deg)

通过上面的几个函数，我们就可以改变某个元素的2D形变

坐标系 ​

CSS3 transform属性允许你在二维或三维空间中直观地变换元素。

transform属性会转换元素的坐标系，使元素在空间中转换。

用transform属性变换的元素会受transform-origin属性值的影响，该属性用于指定形变的原点。

元素的坐标系

CSS 中的每个元素都有一个坐标系，其原点位于元素的左上角，左上角这被称为初始坐标系。

用transform时，坐标系的原点默认会移动到元素的中心。

因为transform-origin属性的默认值为50% 50%，即该原点将会作为变换元素的中心点。

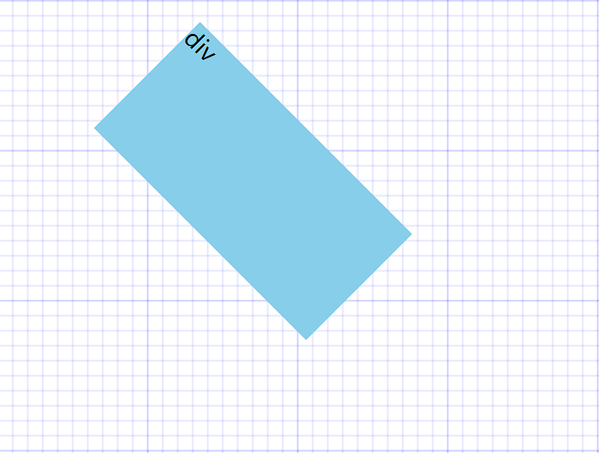

用transform属性旋转或倾斜元素，会变换或倾斜元素的坐标系。并且该元素所有后续变换都将基于新坐标系的变换。

因此，transform属性中变换函数的顺序非常重要——不同的顺序会导致不同的变换结果。

例如：

如果将一个元素绕 y 轴旋转 90 度，那么它的 x 轴将指向屏幕内部，即远离你。

此时如再沿着 x 轴平移，元素不会向右移动，它会向内远离我们。

因此，要注意编写转换函数的顺序，其中transform属性中的第一个函数将首先应用，最后一个函数将最后应用。

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    .box{
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 形变 */
      /* transform: translateX(100px) rotate(45deg); */
      transform: rotate(45deg) translateX(100px);
    }
  </style>
</head>
<body>

  <div class="box">div</div>
</body>
</html>

image-20230728221816246

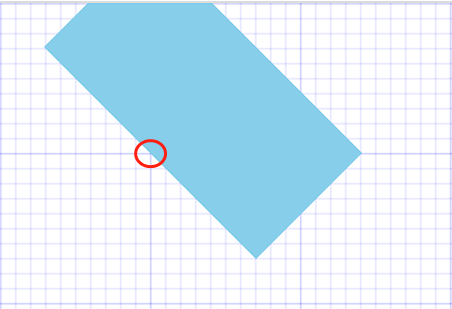

transform-origin ​

transform-origin：变形的原点（即坐标系0 , 0点）

一个值：

设置 x轴 的原点， y轴为默认值 50%。

两个值：

设置 x轴 和 y轴 的原点

三个值：

设置 x轴、 y轴 和 z轴 的原点

必须是<length>，<percentage>，或 left, center, right, top, bottom关键字中的一个

left, center, right, top, bottom关键字

length：从左上角开始计算

百分比：参考元素本身大小

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    .box{
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 形变 */
      transform: rotate(45deg);
      /* left -> 0, 50% */
      /* bottom -> 50%, 100% */
      /* 修改坐标的原点 */
      transform-origin: bottom;
    }
  </style>
</head>
<body>

  <div class="box">div</div>
</body>
</html>

image-20230728222118457

3D动画 - transform ​

CSS3 transform属性不但允许你进行2D的旋转，缩放或平移指定的元素，还支持3D变换元素。

常见的函数transform function有：

平移：translate3d(tx, ty, tz)

  • translateX(tx) 、translateY(ty)、translateZ(tz)

缩放：scale3d(sx, sy, sz)

  • scaleX(sy)、scaleY(sy)、scaleZ(sz)

旋转：rotate3d(x, y, z, a)

  • rotateX(x)、rotateY(y)、rotateZ(z)

通过上面的几个函数，我们可以改变某个元素的3D形变。

3D形变函数会创建一个合成层来启用GPU硬件加速，比如： translate3d、 translateZ、 scale3d 、 rotate3d ...

3D旋转 - rotateZ 、rotateX、rotateY ​

**旋转：**rotateX(deg)、rotateY(deg)、rotateZ(deg)

该CSS函数定义一个变换，它将元素围绕固定轴旋转。旋转量由指定的角度确定; 为正，旋转将为顺时针，为负，则为逆时针。

值个数

只有一个值，表示旋转的角度（单位deg）

值类型：

deg：<angle> 类型，表示旋转角度（不是弧度）。

正数为顺时针

负数为逆时针

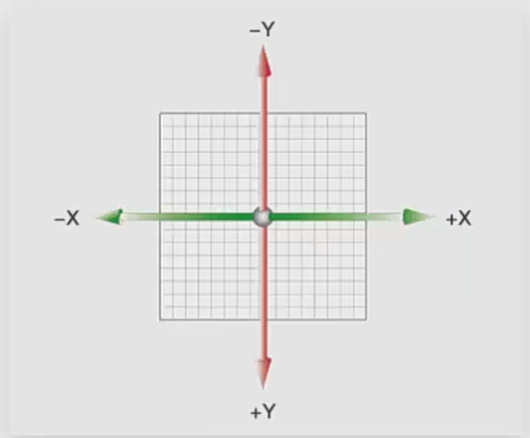

左手法则：

判断旋转方向：左手握住旋转轴，拇指指向正值方向，手指弯曲方向为旋转正值的方向，z轴指向自己

image-20230729154401464

简写：rotate3d(x, y, z, deg)

注意：旋转的原点受 transform-origin 影响

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    .box{
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 形变 */
      /* transform: rotateZ(45deg); */

      /* 简写 */
      /* transform: rotate(45deg); */
      transform: rotate3d(0, 0, 1, 45deg);
    }
  </style>
</head>
<body>

  <div class="box">div</div>
</body>
</html>

3D旋转 - rotate3d ​

旋转：rotate3d(x, y, z, a)

该CSS 函数定义一个变换，它将元素围绕固定轴旋转。旋转量由指定的角度定义; 为正，运动将为顺时针，为负，则为逆时针。

值个数

一个值时，表示 z轴 旋转的角度

四个值时，表示在 3D 空间之中，旋转有 x,y,z 个旋转轴和一个旋转角度。

值类型：

x：<number> 类型，可以是 0 到 1 之间的数值，表示旋转轴 X 坐标方向的矢量( 用来计算形变矩阵中的值 )。

y：<number> 类型，可以是 0 到 1 之间的数值，表示旋转轴 Y 坐标方向的矢量。

z：<number> 类型，可以是 0 到 1 之间的数值，表示旋转轴 Z 坐标方向的矢量。

a：<angle> 类型，表示旋转角度。正的角度值表示顺时针旋转，负值表示逆时针旋转。

注意：旋转的原点受transform-origin影响

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 100px;
      background-image: url(../images/grid.png);
    }
    .box{
      width: 100px;
      height: 100px;
      background-color: skyblue;

      /* 形变 */
      transform: rotateX(-33.5deg) rotateY(45deg);
    }
  </style>
</head>
<body>

  <div class="box">div</div>
</body>
</html>

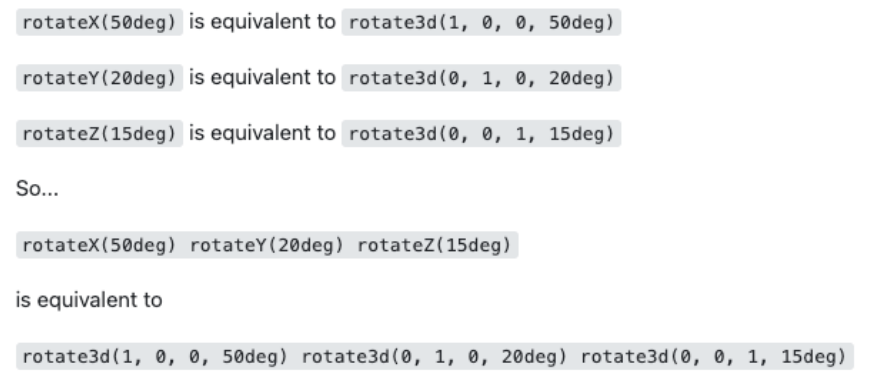

3D旋转 - rotateXYZ VS rotate3d ​

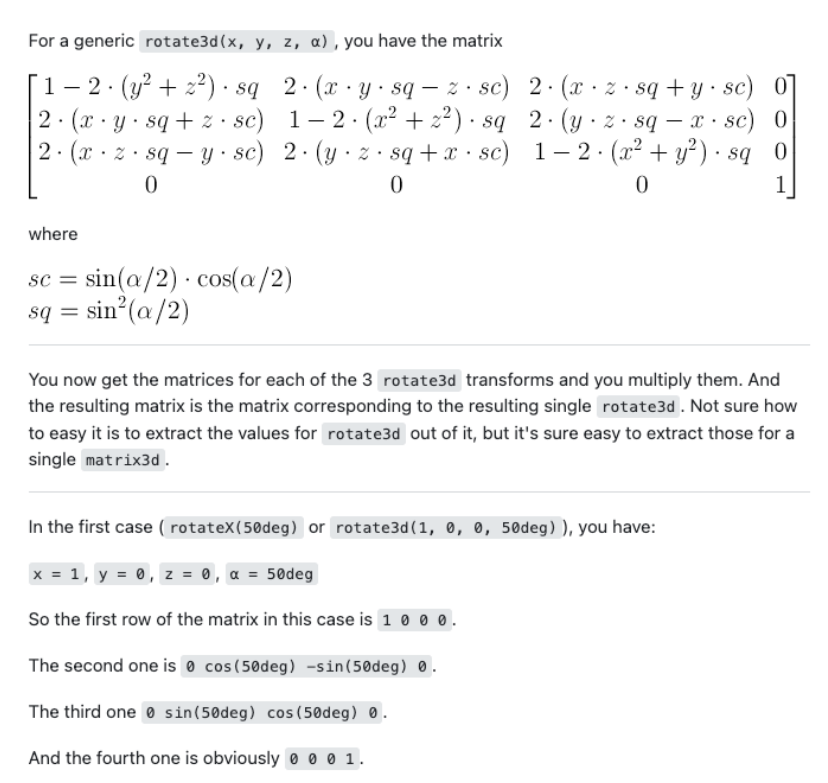

旋转函数，最终会生成一个4*4的矩阵

image-20230729093508834

image-20230729093639904

3D透视 - perspective ​

**透视：**perspective

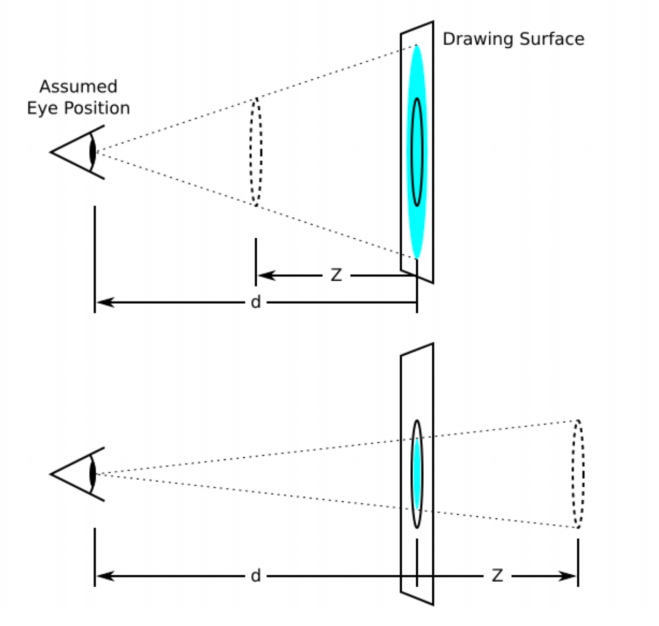

定了观察者与 z=0 平面的距离，使具有三维位置变换的元素产生透视效果（z表示Z轴）。

z>0 的三维元素比正常的大，而 z<0 时则比正常的小，大小程度由该属性的值决定。

可以简单理解为“近大远小”

image-20230729095217719

值个数

只有一个值，表示观察者距离 z=0 的平面距离 和 none

必须是<none><length>中的一个

  • none：没有应用 perspective 样式时的默认值。
  • length：定观察者距离 z=0 平面的距离(如右图d的距离，单位px)。
    • 为元素及其内容应用透视变换。当值为 0 或负值时，无透视变换。

透视的两种使用方式：

1.在父元素上定义 CSS 透视属性

2.如果它是子元素或单元素子元素，可以使用函数 perspective()

透视演练场：

https://codepen.io/mburakerman/pen/wrZKwe

https://codepen.io/enxaneta/pen/ZQbNMx

父元素中使用透视

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    .box{
      position: relative;
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 在父元素添加透视效果 */
      perspective: 200px;
    }

    .item{
      position: absolute;
      top: 0;
      left: 0;
      width: 100%;
      height: 100%;
      background-color: pink;
      /* 形变 */
      transform: rotateY(60deg);
    }
  </style>
</head>
<body>

  <div class="box">div
    <div class="item">10</div>
  </div>
</body>
</html>

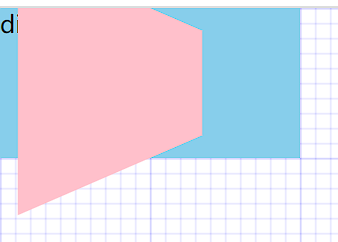

image-20230729095514852

当前元素使用透视

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    .box{
      position: relative;
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 在当前元素中直接添加透视效果 */
      transform: perspective(200px) rotateY(60deg);
    }

  </style>
</head>
<body>

  <div class="box">div
  </div>
</body>
</html>

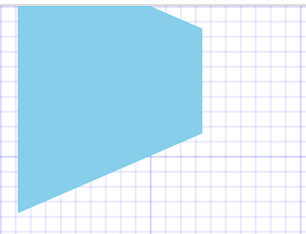

image-20230729095544035

3D位移 - translateX、translateY、translateZ ​

平移：translateX(x)、translateY(y)、translateZ(z)

该函数表示在二、三维平面上移动元素。

值个数

只有一个值，设置对应轴上的位移

值类型：

数字：100px

百分比：参照元素本身（ refer to the size of bounding box ）

3D位移 - translate3d ​

平移：translate3d(tx, ty, tz)

该CSS 函数在 3D 空间内移动一个元素的位置。这个移动由一个三维向量来表达，分别表示他在三个方向上移动的距离。

值个数

三个值时，表示在 3D 空间之中， tx, ty, tz 分别表示他在三个方向上移动的距离。

值类型：

tx：是一个 <length> 代表移动向量的横坐标。

ty：是一个<length> 代表移动向量的纵坐标。

tz：是一个 <length> 代表移动向量的 z 坐标。它不能是<percentage> 值；那样的移动是没有意义的。

注意：

translateX(tx)等同于 translate(tx, 0) 或者 translate3d(tx, 0, 0)。

translateY(ty) 等同于translate(0, ty) 或者 translate3d(0, ty, 0)。

translateZ(zx)等同于 translate3d(0, 0, tz)。

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    .box{
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 形变 */
      /* transform: translateX(100px) translateY(100px); */

      /* 简写 */
      transform: translate3d(100px, 100px, 0);
    }
  </style>
</head>
<body>

  <div class="box">div</div>
</body>
</html>
html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    .box{
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 形变 */
      transform: perspective(300px) translateZ(200px);

    }
  </style>
</head>
<body>

  <div class="box">div</div>
</body>
</html>

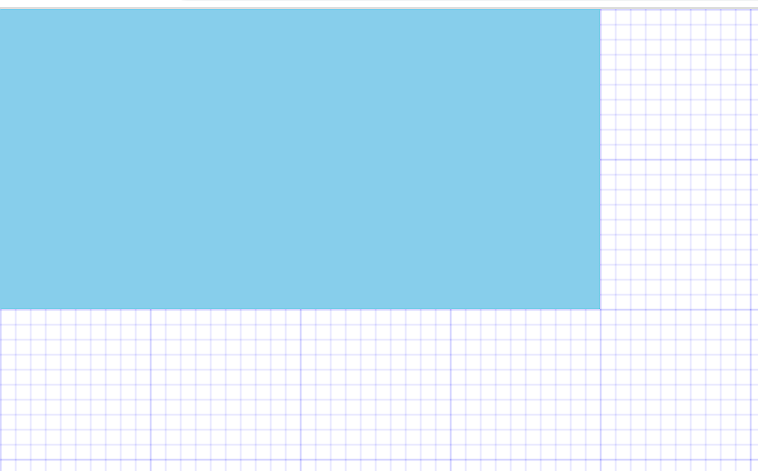

perspective(300px)表示眼睛与z=0的平面距离是300px，translateZ(200px)就是往眼睛的方向移动200px，越来越近，就会被放大。

image-20230729103359365

3D缩放 - scaleX、scaleY、scaleZ ​

**缩放：**scaleX、scaleY、scaleZ

函数指定了一个沿 x、y 、z轴调整元素缩放比例因子。

值个数

一个值时，设置对应轴上的缩放（无单位）

值类型：

数字：

  • 1：保持不变
  • 2：放大一倍
  • 0.5：缩小一半

百分比：不支持百分比

3D缩放 - scale3d ​

缩放：scale3d(sx, sy，sz)

该CSS函数定义了在 3D 空间中调整元素的缩放比例因子 。

值个数

三个值时，表示在 3D 空间之中， sx, sy, sz 分别表示他在三个方向上缩放的向量。

值类型：

sx：是一个<number>代表缩放向量的横坐标。

sy：是一个<number>表示缩放向量的纵坐标。

sz：是<number>表示缩放向量的 z 分量的 a（再讲到3D正方体再演示）。

注意：

scaleX(sx) 等价于scale(sx, 1) 或 scale3d(sx, 1, 1) 。

scaleY(sy)等价于 scale(1, sy) 或 scale3d(1, sy, 1)。

scaleZ(sz)等价于 scale3d(1, 1, sz)。

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    .box{
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 形变 */
     transform: scaleX(2) scaleY(2);
     /* 简写 */
     transform: scale3d(2, 2, 1);
     transform-origin: 0 0;
    }
  </style>
</head>
<body>

  <div class="box">div</div>
</body>
</html>

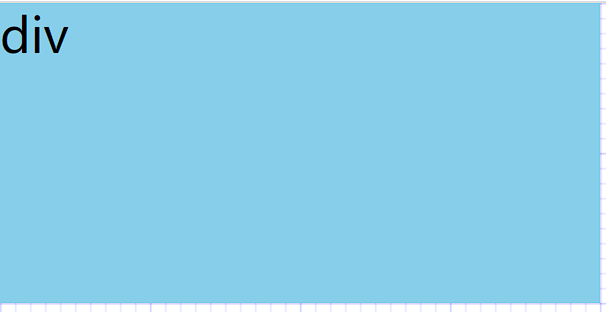

image-20230729103945397

3D空间 - transform-style ​

**变换式：**transform-style

该CSS属性用于设置元素的子元素是定位在 3D 空间中还是平展在元素的2D平面中。

在3D空间中同样是可以使用透视效果。

值类型：

flat：指示元素的子元素位于元素本身的平面内。

preserve-3d：指示元素的子元素应位于 3D 空间中。

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    .box{
      position: relative;
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 在父元素中添加 transform-style来启用3D空间 */
      transform-style: preserve-3d;
      /* 在父元素添加透视效果 */
      perspective: 300px;

    }

    .item{
      position: absolute;
      top: 0;
      left: 0;
      width: 100%;
      height: 100%;
      background-color: pink;

      /* 形变 */
       transform: rotateX(70deg) translateX(50px);
    }
  </style>
</head>
<body>

  <div class="box">div
    <div class="item">10</div>
  </div>
</body>
</html>

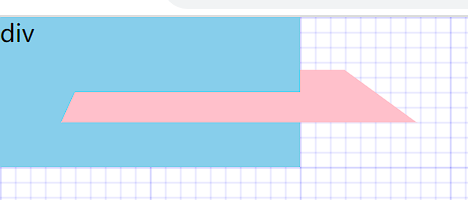

image-20230729104657145

3D空间 - 制作正方体 ​

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 100px;
      background-image: url(../images/grid.png);
    }
    .box{
      position: relative;
      width: 100px;
      height: 100px;
      background-color: red;

      /* 在父元素中添加 transform-style来启用3D空间 */
      transform-style: preserve-3d;
      transform: rotateX(-33.5deg) rotateY(45deg) scaleZ(2);
    }

    .item{
      position: absolute;
      top: 0;
      left: 0;
      width: 100%;
      height: 100%;
    }

     .top{
      background-color: rgba(255, 0, 0, 0.4);
      transform: rotateX(90deg) translateZ(50px);
    }
    .bottom{
      background-color: rgba(0, 255, 0, 0.4);
      transform: rotateX(-90deg) translateZ(50px);
    }

    .front{
      background-color: rgba(100, 100, 100, 0.4);
      transform: rotateY(0deg) translateZ(50px);
    }

    .back{
      background-color: rgba(0, 255, 255, 0.4);
      transform: rotateY(-180deg) translateZ(50px);
    }

    .left{
      background-color: rgba(255, 255, 0, 0.4);
      transform: rotateY(-90deg) translateZ(50px);
    }
    .right{
      background-color: rgba(0, 0, 255, 0.4);
      transform: rotateY(90deg) translateZ(50px);
    }

  </style>
</head>
<body>

  <!-- 父元素(舞台) -->
  <div class="box">div
    <!-- 子元素 -->
    <div class="item top">1</div>
    <div class="item bottom">2</div>
    <div class="item front">3</div>
    <div class="item back">4</div>
    <div class="item left">5</div>
    <div class="item right">6</div>
  </div>
</body>
</html>

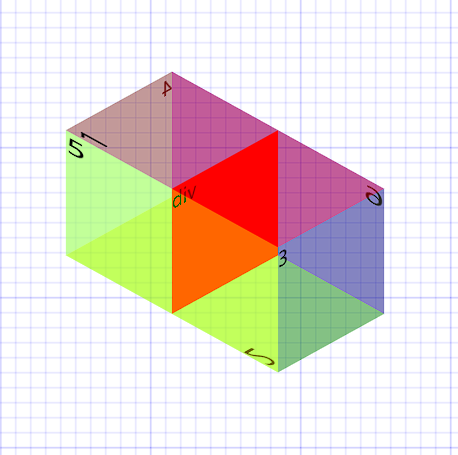

image-20230729155958380

3D背面可见性 - backface-visibility ​

**背面可见性：**backface-visibility

该CSS 属性 backface-visibility 指定某个元素当背面朝向观察者时是否可见。

值类型：

visible：背面朝向用户时可见。(如下图，可以看到2)

hidden：背面朝向用户时不可见。

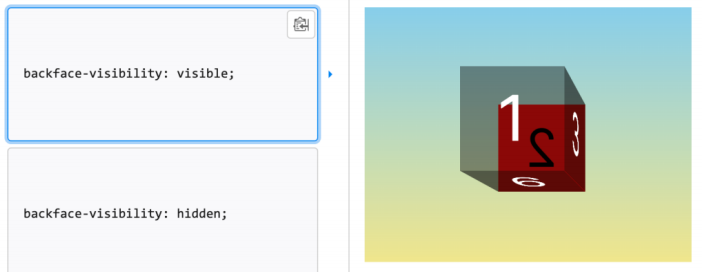

image-20230729160634696

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    .box{
      position: relative;
      width: 200px;
      height: 100px;
      background-color: skyblue;

      /* 在父元素添加透视效果 */
      perspective: 800px;
    }

    .item{
      position: absolute;
      top: 0;
      left: 0;
      width: 100%;
      height: 100%;
      background-color: pink;
      /* 形变 */
      /* transform: rotateY(180deg); */

      /* 元素背向是否可见 */
      backface-visibility: hidden;

      /* 帧动画 */
      animation: loop 6s linear infinite;
    }

    @keyframes loop{
      0%{
        transform: rotateY(0deg);
      }

      100%{
        transform: rotateY(-360deg);
      }
    }
  </style>
</head>
<body>

  <div class="box">div
    <div class="item">10</div>
  </div>
</body>
</html>

上面添加一个旋转360度的动画，当背向自己时，看不到背面

image-20230729160846956

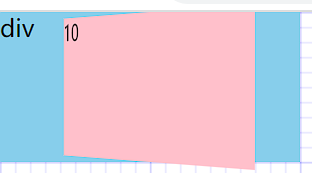

正面对着自己时，才能看得到

image-20230729160831264

里面的小正方体顺时针旋转，外面的大正方体逆时针旋转

html
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <link rel="stylesheet" href="./style.css">
</head>
<body>


  <div class="webpack-logo">

    <!-- cube-inner -->
    <ul class="cube-inner">
      <li class="top"></li>
      <li class="bottom"></li>
      <li class="front"></li>
      <li class="back"></li>
      <li class="left"></li>
      <li class="right"></li>
    </ul>

    <!-- cube-outer -->
    <ul class="cube-outer">
      <li class="top"></li>
      <li class="bottom"></li>
      <li class="front"></li>
      <li class="back"></li>
      <li class="left"></li>
      <li class="right"></li>
    </ul>
  </div>


</body>
</html>
css
html, body{
 padding: 0;
 margin: 0;
 width: 100%;
 height: 100%;
 background-color: #2b3a42;

 display: flex;
 justify-content: center;
 align-items: center;
}

ul {
  margin: 0;
  padding: 0;
  list-style: none;
}


.webpack-logo{
  width: 100%;
  height: 200px;
  /* border: 1px solid red; */

  position: relative;
}

.cube-inner{
  position: absolute;
  left: 50%;
  top: 50%;
  /* 关键,不要用 transform */
  margin: -25px 0px 0px -25px;
  width: 50px;
  height: 50px;
  /* background-color: red; */

  /* 启用3D空间 */
  transform-style: preserve-3d;
  transform: rotateX(-33.5deg) rotateY(45deg);
  /* 帧动画 */
  animation: innerLoop 6s ease-in-out infinite;
}

@keyframes innerLoop{
  0%{
    transform: rotateX(-33.5deg) rotateY(45deg);
  }

  50%, 100%{
    transform: rotateX(-33.5deg) rotateY(-315deg);
  }
}


.cube-inner li{
  position: absolute;
  top: 0;
  left: 0;
  width: 100%;
  height: 100%;
  background-color: #175d96;
  border: 1px solid white;
}

.cube-inner .top{
 transform: rotateX(90deg) translateZ(25px);
}

.cube-inner .bottom{
  transform: rotateX(-90deg) translateZ(25px);
 }

 .cube-inner .front{
  transform: rotateX(0deg) translateZ(25px);
 }

 .cube-inner .back{
  transform: rotateX(-180deg) translateZ(25px);
 }
 .cube-inner .left{
  transform: rotateY(-90deg) translateZ(25px);
 }

 .cube-inner .right{
  transform: rotateY(90deg) translateZ(25px);
 }


 /* cube outer */
.cube-outer{
  position: absolute;
  left: 50%;
  top: 50%;
  /* 关键,不要用 transform */
  margin: -50px 0px 0px -50px;
  width: 100px;
  height: 100px;

  /* 启用3D空间 */
  transform-style: preserve-3d;
  transform: rotateX(-33.5deg) rotateY(45deg);
   /* 帧动画 */
   animation: outerLoop 6s ease-in-out infinite;
}

@keyframes outerLoop{
  0%{
    transform: rotateX(-33.5deg) rotateY(45deg);
  }

  50%, 100%{
    transform: rotateX(-33.5deg) rotateY(405deg);
  }
}


.cube-outer li{
  position: absolute;
  top: 0;
  left: 0;
  width: 100%;
  height: 100%;
  background-color: rgba(141, 214, 249, 0.5);
  border: 1px solid white;
}

.cube-outer .top{
 transform: rotateX(90deg) translateZ(50px);
}

.cube-outer .bottom{
  transform: rotateX(-90deg) translateZ(50px);
 }

 .cube-outer .front{
  transform: rotateX(0deg) translateZ(50px);
 }

 .cube-outer .back{
  transform: rotateX(-180deg) translateZ(50px);
 }
 .cube-outer .left{
  transform: rotateY(-90deg) translateZ(50px);
 }

 .cube-outer .right{
  transform: rotateY(90deg) translateZ(50px);
 }

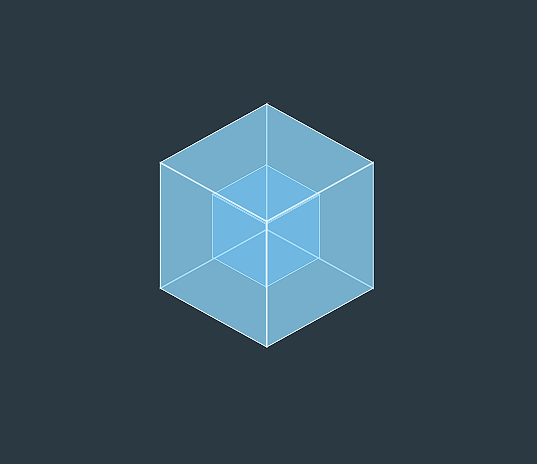

image-20230729172107615

2.5D动画 - 数据平台可视化 ​

image-20230729185803013

html
<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
    <link rel="stylesheet" href="style.css" />
    <!-- 1.基本样式 -->
    <style>
      html,
      body,
      div,
      span,
      applet,
      object,
      iframe,
      h1,
      h2,
      h3,
      h4,
      h5,
      h6,
      p,
      blockquote,
      pre,
      a,
      abbr,
      acronym,
      address,
      big,
      cite,
      code,
      del,
      dfn,
      em,
      font,
      img,
      ins,
      kbd,
      q,
      s,
      samp,
      small,
      strike,
      strong,
      sub,
      sup,
      tt,
      var,
      b,
      u,
      i,
      center,
      dl,
      dt,
      dd,
      ol,
      ul,
      li,
      fieldset,
      form,
      label,
      legend,
      table,
      caption,
      tbody,
      tfoot,
      thead,
      tr,
      th,
      td {
        margin: 0;
        padding: 0;
        border: 0;
        outline: 0;
        font-size: 100%;
        vertical-align: baseline;
        background: transparent;
      }
      html,
      body {
        width: 100%;
        position: relative;
      }
      #banner {
        position: absolute;
        min-width: 100%;
        min-height: 500px;
        height: auto;
        width: auto;
        right: 0;
        left: 0;
        top: 0;
        bottom: 0;
        z-index: -10;
        background-image: url(./images/banbj.jpeg);
        background-repeat: no-repeat;
        background-position: center;
      }
      .maxCon {
        height: 500px;
        width: 100%;
        max-width: 1200px;
        position: relative;
        overflow: hidden;
        margin: 0 auto;
      }
    </style>

    <!-- 2.图片布局样式 -->
    <style>
      /* 动画的舞台 */
      .rtMove {
        width: 444px;
        height: 430px;
        position: absolute;
        right: 70px;
        top: 40px;
        background-image: url(./images/banner.png);
        background-position: center bottom;
        background-repeat: no-repeat;
      }

      /* 动画的子元素 */
      .rtMove .tuC {
        position: absolute;
        top: 228px;
        left: 168px;
        opacity: 1;
        animation: tuC 1.6s linear infinite;
      }

      .rtMove .tuB {
        position: absolute;
        top: 123px;
        left: 111px;
        animation: tuB 2s linear infinite;
      }

      .rtMove .guangA {
        position: absolute;
        top: 309px;
        left: 279px;
        animation: guangA 1.3s linear infinite;
      }

      .rtMove .guangB {
        position: absolute;
        top: 263px;
        left: 239px;
        animation: guangB 1.1s linear infinite;
      }

      .rtMove .lingxA {
        position: absolute;
        top: 194px;
        left: 126px;
        opacity: 1;
        animation: lingxA 2s linear infinite;
      }

      .rtMove .lingxB {
        position: absolute;
        top: 163px;
        left: 79px;
        opacity: 1;
        animation: lingxB 2.2s linear infinite;
      }

      .rtMove .lingxC {
        position: absolute;
        top: 179px;
        left: 189px;
        opacity: 1;
        animation: lingxC 1.7s linear infinite;
      }

      .rtMove .lingxD {
        position: absolute;
        top: 103px;
        left: 160px;
        opacity: 1;
        animation: lingxC 2.7s linear infinite;
      }

      .rtMove .lingxE {
        position: absolute;
        top: 104px;
        left: 95px;
        opacity: 1;
        animation: lingxB 1.2s linear infinite;
      }

      .rtMove .lingxF {
        position: absolute;
        top: 84px;
        left: 144px;
        opacity: 1;
        animation: lingxA 1.4s linear infinite;
      }

      .rtMove .chaunB {
        position: absolute;
        top: 38px;
        left: 318px;
        animation: chaunB 1.2s linear infinite;
      }

      .rtMove .chaunC {
        position: absolute;
        top: 60px;
        left: 318px;
        animation: chaunC 0.7s linear infinite;
      }

      .rtMove .tuA {
        position: absolute;
        top: 140px;
        left: 316px;
        animation: tuA 1.3s linear infinite;
      }

      .rtMove .tuAa {
        position: absolute;
        top: 140px;
        left: 316px;
        animation: tuAa 1.3s linear infinite;
      }

      .rtMove .ziA {
        position: absolute;
        top: 114px;
        left: 320px;
        animation: ziA 2.6s linear infinite;
      }

      .rtMove .ziB {
        position: absolute;
        top: 144px;
        left: 339px;
        animation: ziB 2s linear infinite;
      }

      .rtMove .ziC {
        position: absolute;
        top: 91px;
        left: 349px;
        animation: ziC 1.7s linear infinite;
      }

      .rtMove .ma {
        position: absolute;
        top: 247px;
        left: 303px;
      }

      .rtMove .tuMing {
        opacity: 0;
        animation: tuMing 0.6s linear infinite;
      }

      .rtMove .ren {
        position: absolute;
        top: 283px;
        left: 330px;
      }
    </style>
  </head>
  <body>
    <div id="banner">
      <div class="an">
        <div class="maxCon">
          <div class="rtMove">
            <img class="tuB" src="./images/tuB.png" />
            <img class="guangA" src="./images/guang.png" />
            <img class="guangB" src="./images/guang.png" />
            <img class="tuC" src="./images/tuC.png" />

            <img class="lingxA" src="./images/lingxA.png" />
            <img class="lingxB" src="./images/lingxB.png" />
            <img class="lingxC" src="./images/lingxC.png" />
            <img class="lingxD" src="./images/lingxD.png" />
            <img class="lingxE" src="./images/lingxE.png" />
            <img class="lingxF" src="./images/lingxF.png" />

            <img class="chaunB" src="./images/chaunB.png" />
            <img class="chaunC" src="./images/chaunB.png" />
            <img class="tuA" src="./images/tuA.png" />
            <img class="tuAa" src="./images/tuA.png" />

            <img class="ziA" src="./images/ziA.png" />
            <img class="ziB" src="./images/ziB.png" />
            <img class="ziC" src="./images/ziC.png" />

            <img class="ma tuAn" src="./images/tuAn.png" />
            <img class="ma tuMing" src="./images/tuMing.png" />

            <img class="ren" src="./images/ren.png" />
          </div>
        </div>
      </div>
    </div>
  </body>
</html>

style.css

css
@keyframes tuB {
  0% {
    transform: translateY(0);
  }

  50%{
    transform: translateY(20px);
  }

  100% {
    transform: translateY(0);
  }
}


@keyframes guangA{
  0% {
    opacity: 1;
    transform: translate(0, 0);
  }
  50%{
    opacity: 1;
  }
  100%{
    opacity: 0;
    transform: translate(-55px, -34px);
  }
}

@keyframes guangB{
  0% {
    opacity: 1;
    transform: translate(0, 0);
  }
  50%{
    opacity: 1;
  }
  100%{
    opacity: 0;
    transform: translate(60px, 33px);
  }
}

@keyframes tuC{
  0%{
    opacity: 0;
    transform: translate(0,0);
  }

  40%{
    opacity: 1;
  }
  90%,
  100%{
    opacity: 1;
    transform: translate(40px, 20px);
  }
}

@keyframes lingxA{
  0%{
    opacity: 1;
    transform: translateY(-8px);
  }
  60% {
    opacity: 1;
  }
  100%{
    opacity: 0;
    transform: translateY(-60px);
  }
}

@keyframes lingxB{
  0%{
    opacity: 1;
    transform: translateY(-8px);
  }

  40%{
    opacity: 1;
  }

  90%,100%{
    opacity: 0;
    transform: translateY(-60px);
  }
}

@keyframes lingxC{
  0%{
    opacity: 1;
    transform: translateY(-8px);
  }

  50%{
    opacity: 1;
  }

  50%,100%{
    opacity: 0;
    transform: translateY(-50px);
  }
}

@keyframes chaunB{
  0%{
    opacity: 1;
    transform: translateY(0px);
  }


  100%{
    opacity: 0;
    transform: translateY(-70px);
  }
}

@keyframes chaunC{
  0%{
    opacity: 1;
    transform: translateY(0px);
  }

  100%{
    opacity: 0;
    transform: translateY(-40px);
  }
}

@keyframes tuA{
  0%{
    opacity: 1;
    transform: translateY(0px);
  }

  60%{
    opacity: 1;
  }

  100%{
    opacity: 0;
    transform: translateY(-120px);
  }
}

@keyframes tuAa{
  0%, 30%{
    opacity: 1;
    transform: translateY(0px);
  }
  60%{
    opacity: 1;
  }
  100%{
    opacity: 0;
    transform: translateY(-60px);
  }
}

@keyframes ziA{
  0%, 20%, 40%, 60%, 80% {
    transform: translateY(0);
  }
  10%, 50% {
      transform: translateY(-4px);
  }
  30%, 70% {
      transform: translateY(4px);
  }
}

@keyframes ziB{
  0%, 20%, 40%, 60%, 80% {
    transform: translateY(0);
  }
  10%, 50% {
      transform: translateY(3px);
  }
  30%, 70% {
      transform: translateY(-3px);
  }
}

@keyframes ziC{
  0%, 20%, 40%, 60%, 80% {
    transform: translateY(0);
  }
  10%, 50% {
      transform: translateY(-2px);
  }
  30%, 70% {
      transform: translateY(3px);
  }
}

@keyframes tuMing{
  0%{
    opacity: 0;
  }
  50%{
    opacity: 1;
  }
  100%{
    opacity: 0;
  }
}

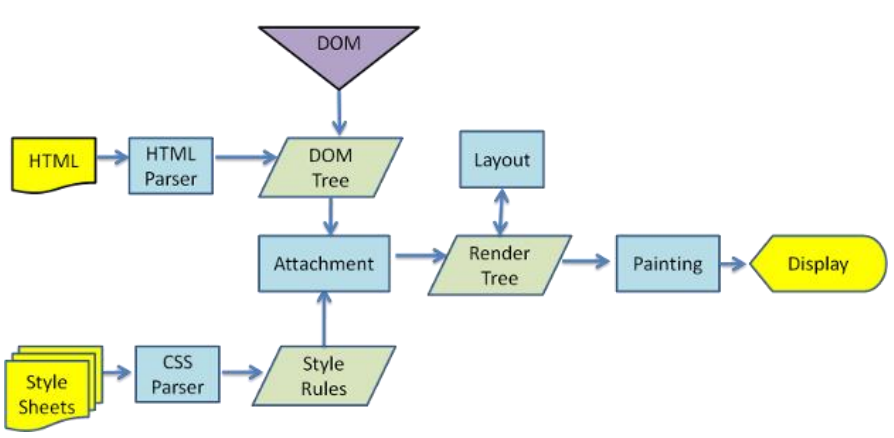

浏览器渲染流程 ​

1.解析HTML，构建DOM Tree

2.对CSS文件进行解析，解析出对应的规则树

3.DOM Tree + CSSOM 生成 Render Tree

4.布局（Layout）：计算出每个节点的宽度、高度和位置信息。

页面元素位置、大小发生变化，往往会导致其他节点联动，需要重新计算布局，这个过程称为回流（Reflow）。

5.绘制（Paint）：将可见的元素绘制在屏幕中。

默认标准流是在同一层上绘制，一些特殊属性会创建新的层绘制，这些层称为渲染层。

一些不影响布局的 CSS 修改也会导致该渲染层重绘（Repaint），回流必然会导致重绘。

6.Composite合成层：一些特殊属性会创建一个新的合成层（ CompositingLayer ），并可以利用GPU来加速绘制，这是浏览器的

一种优化手段。合成层确实可以提高性能，但是它以消耗内存为代价，因此不能滥用作为 web 性能优化策略和过度使用。

image-20230729193728811

CSS3动画性能优化 ​

1.创建一个新的渲染层（减少回流）

  • 有明确的定位属性（relative、fixed、sticky、absolute）
  • 透明度（opacity 小于 1）
  • 有 CSS transform 属性（不为 none）
  • 当前有对于 opacity、transform、fliter、backdrop-filter 应用动画
  • backface-visibility 属性为 hidden
  • ...

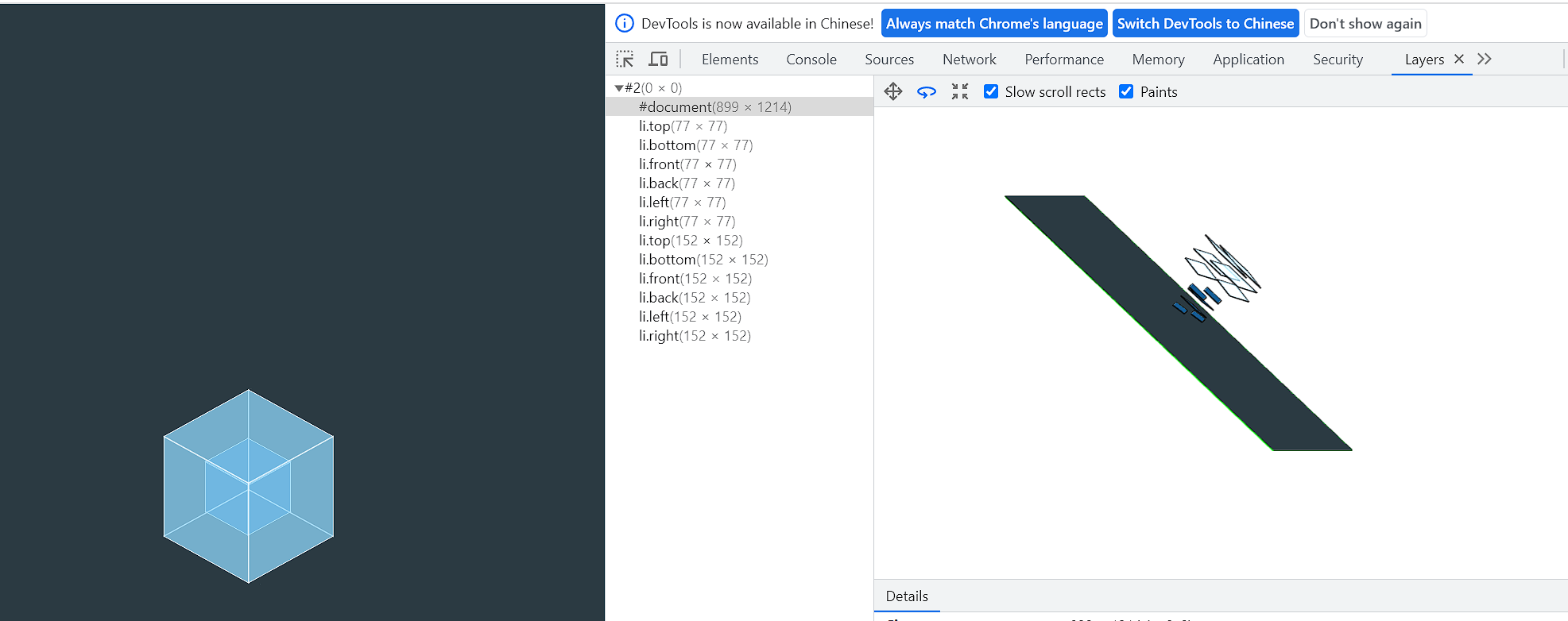

2.创建合成层。合成层会开始GPU加速页面渲染，但不能滥用

对 opacity、transform、fliter、backdropfilter应用了animation或transition（需要是active的animation或者 transition）

有 3D transform 函数：比如： translate3d、 translateZ、 scale3d 、 rotate3d ...

will-change 设置为 opacity、transform、top、left、bottom、right，比如：will-change: opacity , transform;

  • 其中 top、left等需要设置明确的定位属性，如 relative 等

image-20230729194001353
